EDA工具破局之路从技术壁垒看华为国产替代新突破

电子设计自动化（EDA）是芯片产业的基石，被誉为“芯片之母”。长期以来，全球EDA市场被Synopsys、Cadence、Siemens EDA（原Mentor Graphics）三大巨头垄断，形成了极高的技术壁垒和生态护城河。华为近期在国产EDA领域实现的新突破，不仅是一次技术攻坚的胜利，更是中国集成电路产业链自主可控的关键一步。EDA究竟难在哪里？国产化之路又面临哪些挑战与机遇？

一、EDA的核心难点：复杂、精密与生态闭环

1. 技术复杂度极高，多学科深度交融
EDA并非单一软件，而是一个覆盖芯片设计全流程的庞大工具链，包括前端设计、仿真验证、物理实现、制造签核等环节。它深度融合了微电子、数学、物理、计算机科学等多个学科的前沿成果，需要处理晶体管级、门电路级到系统级的超大规模电路设计问题。例如，一个先进工艺芯片可能包含数百亿晶体管，其物理设计、时序分析、功耗优化、可靠性验证等工作量巨大，算法极其复杂。

2. 与工艺制程强耦合，需要持续迭代
EDA工具必须与芯片制造工艺紧密协同。每当半导体工艺演进（如从7纳米到5纳米、3纳米），晶体管结构、材料特性、物理效应都会发生变化，EDA工具必须快速适配新的设计规则、器件模型和工艺文件。这要求EDA厂商与晶圆厂（如台积电、三星）建立深度合作，提前获取工艺数据并优化工具。这种“工艺-工具”协同构成了极高的准入壁垒。

3. 全流程覆盖与数据连贯性挑战
芯片设计流程漫长且环环相扣，从架构规划、RTL编码、逻辑综合、布局布线，到最后的版图生成和光罩制备，任何环节的工具失效都可能导致设计失败。因此，EDA需要实现全流程工具链的完整覆盖，并保证各环节数据格式统一、设计意图无损传递。断点或兼容性问题会大幅降低设计效率，甚至引入难以排查的错误。

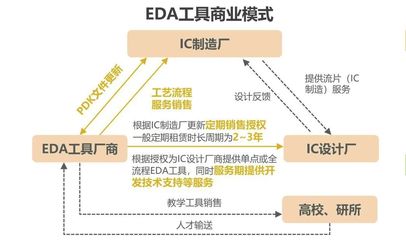

4. 生态护城河与用户习惯锁定
三大巨头经过数十年发展，已构建了包含IP核、标准单元库、参考流程、技术支持、培训认证在内的完整生态。全球芯片设计公司已深度嵌入其生态，形成了强烈的路径依赖。切换EDA工具意味着高昂的学习成本、迁移风险和潜在的项目延误，这使得后来者极难破局。

二、华为的突破：全链路布局与软硬协同创新

面对外部限制，华为通过旗下哈勃投资及海思团队，积极布局EDA国产化。其突破主要体现在：

1. 聚焦关键环节，实现点工具突破
华为并未一开始就追求全流程替代，而是针对当前国产短板最明显、受制约最严重的环节进行攻坚。据报道，华为已在逻辑综合、物理实现、仿真验证等核心点工具上取得实质性进展，部分工具能力已达到或接近主流商用水平，能够支撑其自身先进工艺芯片的设计需求。

2. 强调全流程协同与数据打通
在突破点工具的华为高度重视工具链的集成与数据连贯性。通过制定内部统一的数据接口和流程规范，推动不同工具之间的无缝对接，减少人工干预和数据转换损失，提升整体设计效率。这是国产EDA从“可用”走向“好用”的关键。

3. 软硬结合，基于自身芯片设计实践反哺工具优化
华为拥有海思这一国内顶尖的芯片设计团队，其自身就是EDA工具的重度用户和场景提供者。这种“用研结合”的模式使其能快速在实际流片项目中验证工具性能，收集反馈并迭代优化，形成“设计需求驱动工具开发”的良性循环。华为在计算硬件（如服务器、鲲鹏处理器）上的积累，也为EDA工具的高性能运行提供了算力基础。

4. 构建开放生态，联动国内伙伴
华为通过投资、合作等方式，支持国内EDA初创企业（如概伦电子、华大九天等）发展，并推动国产EDA工具与国内晶圆厂（如中芯国际）的工艺适配。这种生态共建策略有助于分散研发风险，加速产业链整体成熟。
